水田のセンサとアクチュエータの役割を見分ける
ITパスポート試験 令和4年度 問97 ／ ネットワーク › ネットワーク方式
過去問にチャレンジ
水田の水位を計測することによって，水田の水門を自動的に開閉するIoTシステムがある。図中のa，bに入れる字句の適切な組合せはどれか。

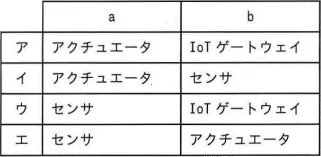

- ア
a：アクチュエータ、b：IoTゲートウェイ
- イ
a：アクチュエータ、b：センサ
- ウ
a：センサ、b：IoTゲートウェイ
- エ
a：センサ、b：アクチュエータ
会話形式の解説
講師この問題は、装置の名前よりも、計測と開閉のどちらを担当するかに注目すると整理できます。
受験者センサは水位を測る装置だと思いますが、アクチュエータとの違いがまだ曖昧です。
講師センサは水位などの状態を検知してデータにします。アクチュエータは指示を受けて機器を動かします。
受験者それなら、水位を計測するaがセンサで、水門を開閉するbがアクチュエータですね。
講師はい。その組合せが正解です。aをアクチュエータ、bをセンサとする組合せは、二つの役割が逆になっています。
受験者IoTゲートウェイも装置なので、水門の開閉を担当するように見えて迷いました。
講師IoTゲートウェイは機器とサーバの通信を中継します。水門を動かす役割ではありません。
受験者aだけがセンサでも、bがIoTゲートウェイなら不適切ということですね。
講師そのとおりです。aをアクチュエータ、bをIoTゲートウェイとする組合せも、計測と開閉のどちらの役割にも合いません。
受験者「計測する」ならセンサ、「開閉する」ならアクチュエータと、動詞から判断できます。
講師はい。通信を中継する役割が出てきたときに、IoTゲートウェイと区別するのがポイントです。
まとめ
水位を計測するaにはセンサ、水門を開閉するbにはアクチュエータが入ります。IoTゲートウェイは機器とサーバの通信を中継する装置で、水門を動かす役割ではありません。装置を選ぶときは、計測するのか、動かすのかという役割を確かめます。
解答・解説
正解はエです
この問題のテーマ
水位の計測と水門の開閉に、それぞれどの装置を使うかを問う問題です。
解き方の考え方
装置の名前を、情報を得る役割と実際に動かす役割に分けて考えます。水位を計測するaにはセンサ、水門を開閉するbにはアクチュエータが入ります。したがって、組合せはエです。
選択肢ごとの解説
- ×ア a：アクチュエータ、b：IoTゲートウェイアのaをアクチュエータとする説明は、計測と動作の役割が逆です。bのIoTゲートウェイは通信を中継する装置であり、水門を動かす役割には当たりません。
- ×イ a：アクチュエータ、b：センサイはaをアクチュエータ、bをセンサとしています。水位を測るのがセンサ、水門を動かすのがアクチュエータなので、両方とも入れ替わっています。
- ×ウ a：センサ、b：IoTゲートウェイウのaをセンサとする部分は適切です。しかし、bに入るのは通信を中継するIoTゲートウェイではなく、水門を動かすアクチュエータです。
- ○エ a：センサ、b：アクチュエータエはaをセンサ、bをアクチュエータとしています。センサが水位を計測し、アクチュエータが指示を受けて水門を開閉するため、両方の役割が一致します。
補足
IoTゲートウェイもシステムを構成する装置ですが、通信の中継と水門の駆動は別の役割です。装置名だけで選ばず、aとbがそれぞれ何をする位置かを確かめると判断できます。
POINT
- センサは水位などの状態を検知し、データにします。
- アクチュエータは指示を受けて機器を動かします。
- IoTゲートウェイは機器とサーバの通信を中継します。
- 計測する装置と動かす装置を、問題文の動詞から見分けます。
